偶见 420nm, 432nm, 460 nm 吸收带
外观特征
无需仪器，借助自然光或普通灯光即可比对。

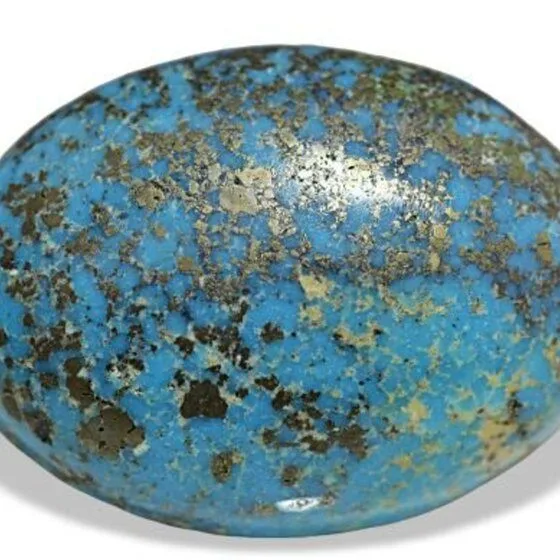

浅至中等蓝色、蓝绿色、绿色、黄绿色，常见黑、黄褐、白色网纹或杂质
常见隐晶质块状、结核状、脉状和皮壳状
物理性质
左列为专业参数，右列为日常场景下的直观解读。
外观相近的宝石
染色石英岩、大理岩可仿绿松石；蓝铁染骨化石也用于仿绿松石，其有力证据是神经和血管的残余沟槽包裹体
硬度 5–6，高于绿松石（3–6）；密度 2.9–3，同等大小手感更沉。
外观相近，建议借助折射仪或送专业机构检测区分。
外观相近，建议借助折射仪或送专业机构检测区分。
硬度 2–4，低于绿松石（3–6）；密度 2–2.4，同等大小手感更轻；折射率 1.461–1.57，光泽稍弱。
硬度 3.5–4.5，低于绿松石（3–6）；密度 3–3.01，同等大小手感更沉；折射率 1.508–1.7，光泽稍弱。
市面上常见的处理
不是「有处理就是假的」。国标把一部分叫「优化」（允许，不必特别说明），一部分叫「处理」（必须标注）。
孔隙、裂隙等处可见蜡的残余，针刺常呈粉状；长波紫外中至弱蓝白或绿白色荧光；红外见蜡的吸收峰（测试前须清洁表面）
常呈蜡状光泽、树脂光泽；较大裂隙或孔隙中可见胶状充填物，光泽弱于绿松石，针刺出现凹坑、无粉状物；将暗色染料或围岩加入胶粘剂中局部充填以模仿天然网纹者，有时可见其中的气泡或矿物细碎颗粒；经树脂充填的可再浸蜡，观察时注意剔除表层的蜡。红外可区分丙烯酸酯类、环氧树脂类
轻度至一般充填（红外 1732/838 cm⁻¹ 峰积分面积比 ≤1）按优化表示，应附注说明；严重充填（比值 ＞1）按处理表示
肉眼：颜色通常较为鲜艳，断面颜色不均匀，通常表层色深、内部色浅，颜色突变或渐变；质地较为坚硬，呈玻璃光泽，少数处理后呈微透明。放大：团粒状、流纹状、网脉状结构，表面可见细微应力裂纹。表层钾含量较高并向内递减；浸提液 pH 呈中性至弱碱性（未处理者中性至酸性）
偶见染色剂沿裂隙分布；紫外可见光谱常见 677 nm 吸收带（未出现不能说明未染色）；染色通常伴随充填，红外或拉曼可检出充填物
改善耐久性及外观；国标定为「优化(应附注说明)」
表面注入无色或有色塑料或加有金属的环氧树脂等材料，以改善外观。密度低，热针可使；有机物熔化，红外光谱测定有机物，放大检查
染色处理、浸蜡
