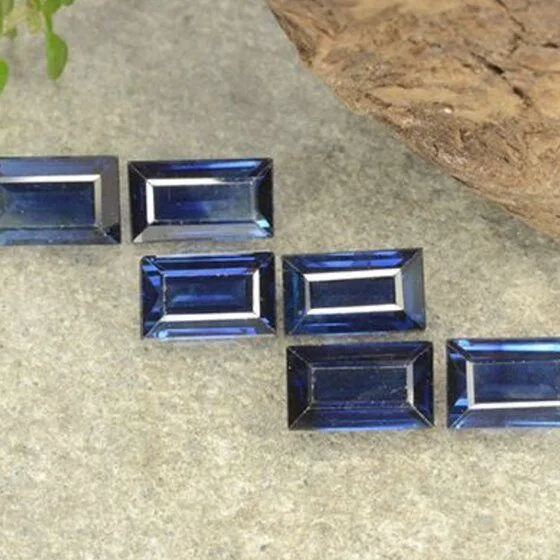

六方柱状、桶状，少数呈板状或叶片状
9
3.95–4.1
1.757–1.779
肉眼鉴别
外观特征
无需仪器，借助自然光或普通灯光即可比对。
变色效应，星光效应（可有六射星光，少见双星光）
蓝色、黄色、粉色、橙色、绿色、紫色、无色、帕帕拉恰（粉橙色）
六方柱状、桶状，少数呈板状或叶片状
物性表
物理性质
左列为专业参数，右列为日常场景下的直观解读。
9 莫氏
只有钻石能划伤它，日常戴不用小心
9
3.95–4.1 g/cm³
明显压手，掂起来就知道不是玻璃
1.757–1.779
很亮，边角会跳光
无解理，双晶发育的宝石可显三组裂理
摔了不会顺着一个平面整齐裂开，但会崩口
不平坦状至贝壳状断口
掰断处是一圈圈的弧纹，像贝壳内侧
玻璃光泽至亚金刚光泽
像钻石那样明亮耀眼
蓝色、黄色、粉色、橙色、绿色、紫色、无色、帕帕拉恰（粉橙色）
白色
在粗瓷板上划一道，留下的粉末颜色
双折射
放大镜下看对面的棱，可能出现两条重影
蓝色：长波：无至强，橙红；短波：无至弱，橙红。粉色：长波：强，橙红；短波：弱，橙红。橙色：通常无，长波下可呈强，橙红。黄色：长波：无至中，橙红、橙黄；短波：弱红至橙黄。紫色、变色：长波：无至强，红；短波：无至弱，红。无色：无至中，红至橙。黑色、绿色：无
紫外灯照射下可能呈现的发光颜色
Al2O3；可含 Fe、Ti、Cr、V、Mn 等元素
易混品种
外观相近的宝石
硬度、密度与蓝宝石接近，肉眼难以区分，建议借助折射仪或送专业机构检测。
天然红/蓝宝石常有较发育的裂理；助熔剂法合成的没有裂理，只出现面纱状愈合裂隙
对焰熔法合成品热处理可消除特征的弯曲色带、并产生「指纹状」包裹体增加欺骗性；但仔细观察仍能发现弯曲生长纹和气泡
硬度 8，低于蓝宝石（9）；密度 3.55–4.1，同等大小手感更轻；折射率 1.71–1.735，光泽稍弱。
硬度 8，低于蓝宝石（9）；密度 3.49–3.57，同等大小手感更轻；折射率 1.609–1.637，光泽稍弱。
硬度 7–7.5，低于蓝宝石（9）；密度 2.56–2.66，同等大小手感更轻；折射率 1.531–1.596，光泽稍弱。
选购须知
市面上常见的处理
不是「有处理就是假的」。国标把一部分叫「优化」（允许，不必特别说明），一部分叫「处理」（必须标注）。
改善外观；国标定为「优化」
改善或改变颜色；国标定为「处理」
改善颜色或产生星光效应；国标定为「处理」
改变颜色；国标定为「处理」
热处理、染色处理、充填处理、扩散处理、注胶
表层与刻面间颜色深浅不均、颜色渗入开放裂缝；刻面留有麻点、再抛光后出现多棱刻面；浸入二碘甲烷(RI 1.74)中表现为较高突起；散射光下腰棱和刻面棱显示颜色浓集
