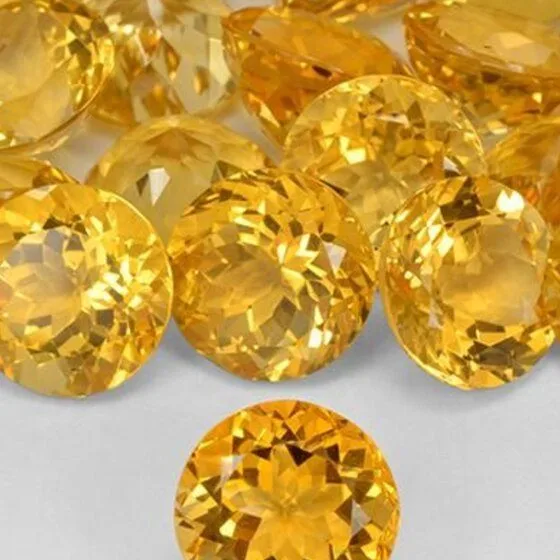

致色物必须均匀细腻分布、晶体呈透明状；黄色但不透明、或带黄色粒状纤维状包体的，不算黄水晶
7
2.65
1.544–1.553
肉眼鉴别
外观特征
无需仪器，借助自然光或普通灯光即可比对。
由紫晶或烟晶热处理成的黄水晶没有多色性，并保留原紫晶的色带——黄水晶中见到生长色带提示是热处理品；天然黄水晶有弱多色性（黄/浅黄）
紫晶烧成的黄晶有时局部残留紫色，成为紫黄双色
致色物必须均匀细腻分布、晶体呈透明状；黄色但不透明、或带黄色粒状纤维状包体的，不算黄水晶
物性表
物理性质
左列为专业参数，右列为日常场景下的直观解读。
7 莫氏
刚好比沙子硬一点，能在玻璃上划出痕；戒面主力硬度
7
2.65 g/cm³
和玻璃差不多沉，掂不出区别
1.544–1.553
和普通玻璃差不多的亮度
无
摔了不会顺着一个平面整齐裂开，但会崩口
贝壳状断口
掰断处是一圈圈的弧纹，像贝壳内侧
玻璃光泽
像玻璃瓶口那种清亮的反光
浅黄色至深黄色
白色
在粗瓷板上划一道，留下的粉末颜色
双折射
放大镜下看对面的棱，可能出现两条重影
无
不发荧光，紫外灯下无反应
SiO2；可含有 Ti、Fe、Al 等元素
易混品种
外观相近的宝石
颜色心比烟色更耐热，小心加热可把带黄调的茶晶变成黄水晶，与天然黄水晶基本无法区分
硬度、密度与黄晶接近，肉眼难以区分，建议借助折射仪或送专业机构检测。
选购须知
市面上常见的处理
不是「有处理就是假的」。国标把一部分叫「优化」（允许，不必特别说明），一部分叫「处理」（必须标注）。
非常暗的紫晶加热可变浅；可去除烟色色调；紫晶加热转变成黄晶和绿水晶；有些烟晶加热转变成带绿色调的黄色水晶；热处理的水晶类宝石颜色稳定，不易检测
无色水晶辐照后转变成烟晶，不易测定；芙蓉石辐照后可加深颜色，颜色稳定，不易测定
采用淬火炸裂纹，将粉色或其它颜色的染料浸入裂隙中，可通过放大检查和紫外荧光鉴别
用树脂等材料充填表面空洞或裂隙，以改善外观和耐久性。放大检查可见表面光泽差异， 裂隙或空洞偶见气泡，沿裂隙处有“闪光效应” 。红外光谱测试出现有机物吸收峰
无色水晶经覆膜处理可呈各种颜色，膜层呈亚金属光泽，可见膜层脱落
热处理、辐照处理、染色处理
市场上绝大多数黄水晶是紫晶加热处理的结果；由紫晶加热而成的常带褐色调
市售黄水晶多为紫晶或烟晶加热而成，或无色含铁水晶辐照后再加热；加热黄晶无多色性、常保留紫晶色带
